Les connecteurs professionels

Dans ce tutoriel je vais aborder avec vous, les connectiques principales du monde de l’audio.

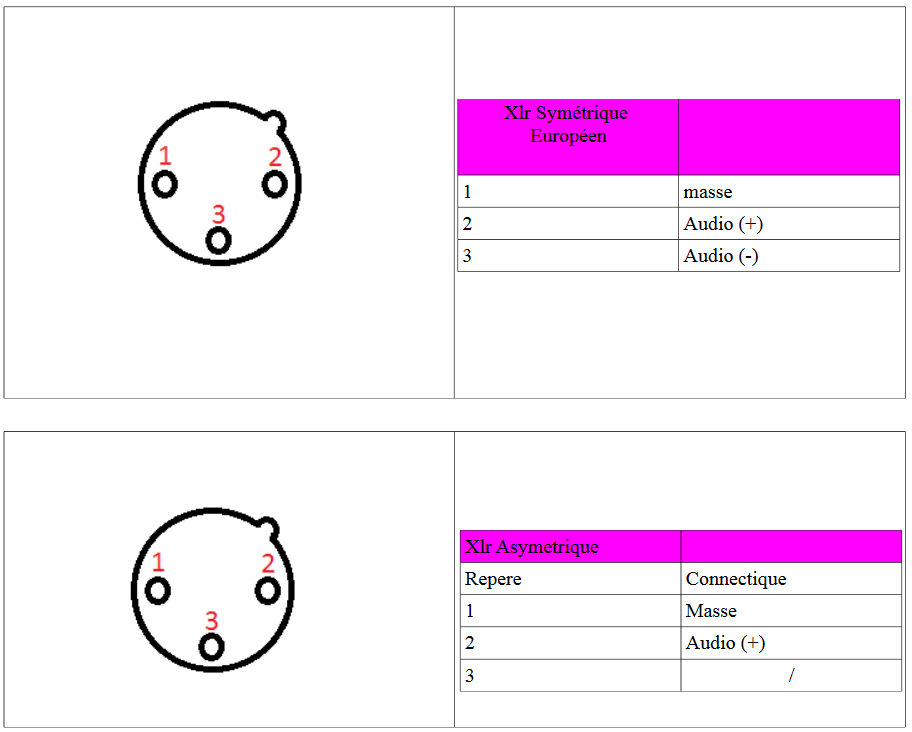

Les prises XLR

La Prise XLR est une prise permettant de relier les micros ou les tables de mixage aux enceintes. Elle est généralement de type Symétrique, mais peut aussi véhiculer du signal mono ou stéréo asymétrique. Dans sa configuration mono elle permet de relier des instruments (guitare ou basse) aux tables de mixage ou aux cartes son équipée d’entrées XLR. Une autre des particularités appréciable de cette connectique et que l’on ne peut pas la débrancher en tirant dessus. Elle permet donc de sécuriser une installation. Leurs prix varient entre 2 et 15 € euros environ. Pour un montage Symétrique il faudra du câble 3 brins. On l’utilise plus rarement pour véhiculer des signaux de fort voltage (sortie amplificateur de puissance).

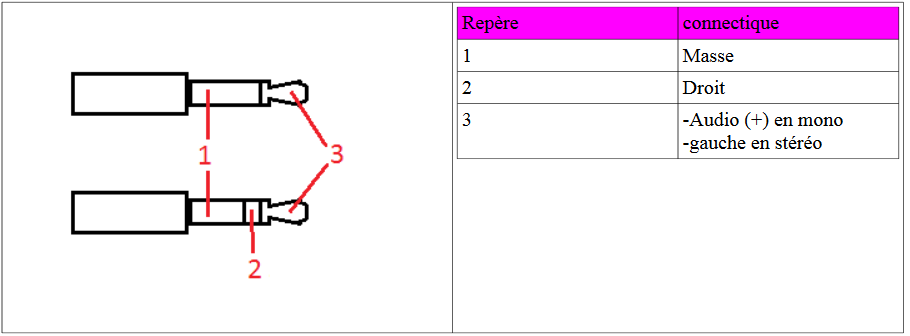

Le Jack 3.5 mm stéréo.

Le jack 3.5mm est LE câble audio nomade par excellence. Il existe en plusieurs qualité : Plaqué or, métal, plastique. Son prix varie de quelque centimes à plusieurs euros (+ou- 0.70 a 5 €). Ils existent en mono ou en stéreo. Les prises mini-jack sont exclusivement en asymétrique.

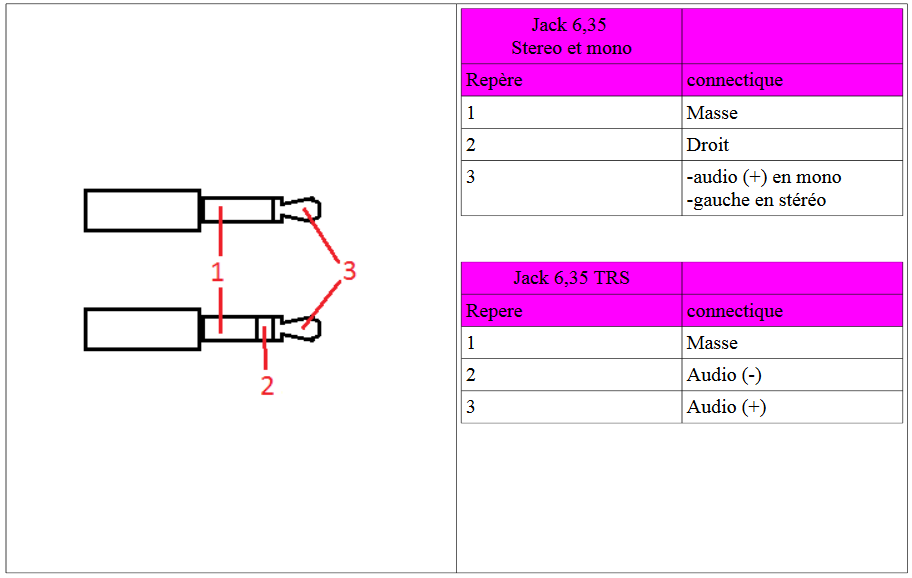

Le Jack 6.35 ,Mono, Stereo, ou TRS

Le jack 6,35 mono sert à relier les instruments (basses ou guitares) à un ampli, une carte son, ou à une table de mixage. Il permet aussi de relier certaines enceintes amplifiée (monitoring) à une carte son ou une table de mixage. Le câble 6,35 Stéréo est le câble utilisé en sortie sur les chaînes Hi fi ou les tables de mixage pour relier celles-ci à un casque. La plus grande qualité de cette connectique est la possibilité de créer une liaison Symétrique(TRS) qui supprime les parasites en isolant la masse et le retour audio (-). elle s’accorde très bien en studio aux prises XLR avec lesquelles, elles peuvent former des câbles symétrique.

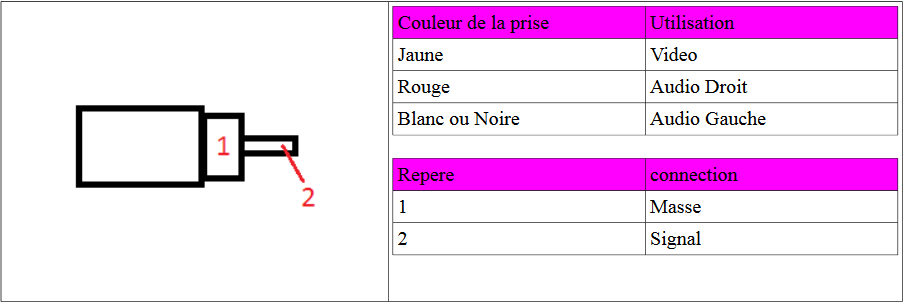

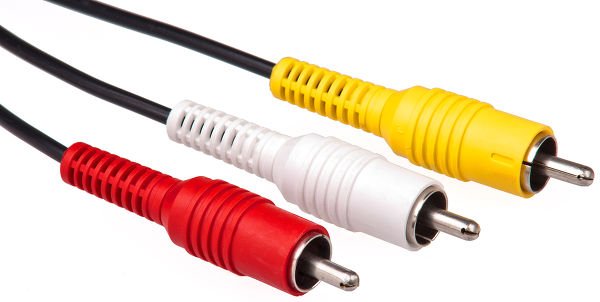

Les Cinch ou RCA

La Prise Cinch ou RCA était le connecteur le plus répandu dans le domaine de l’audio grand public. Il était aussi utilisé en vidéo (DVD , console de jeu , caméscope , carte vidéo...) ainsi que pour transmettre du signal numérique audio(S/PDIF). Elles existent en plusieurs qualités, comme les modèles dorés ou les modèles tout métal. Leurs prix se situent entre 0.50 € et 5 € pièce environ. Les prises RCA sont exclusivement asymétrique.

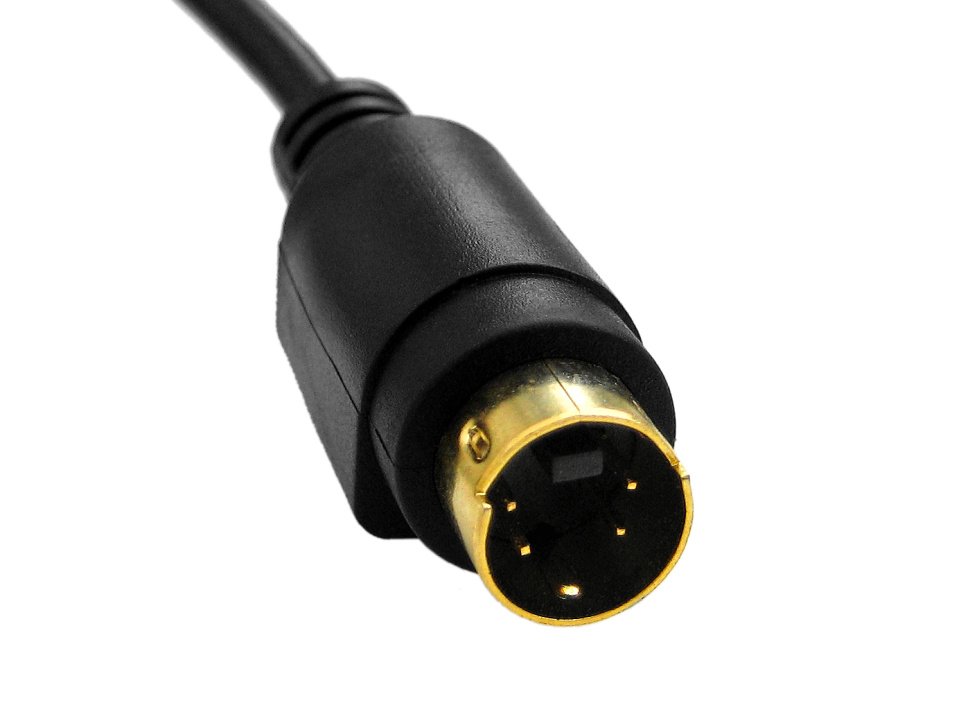

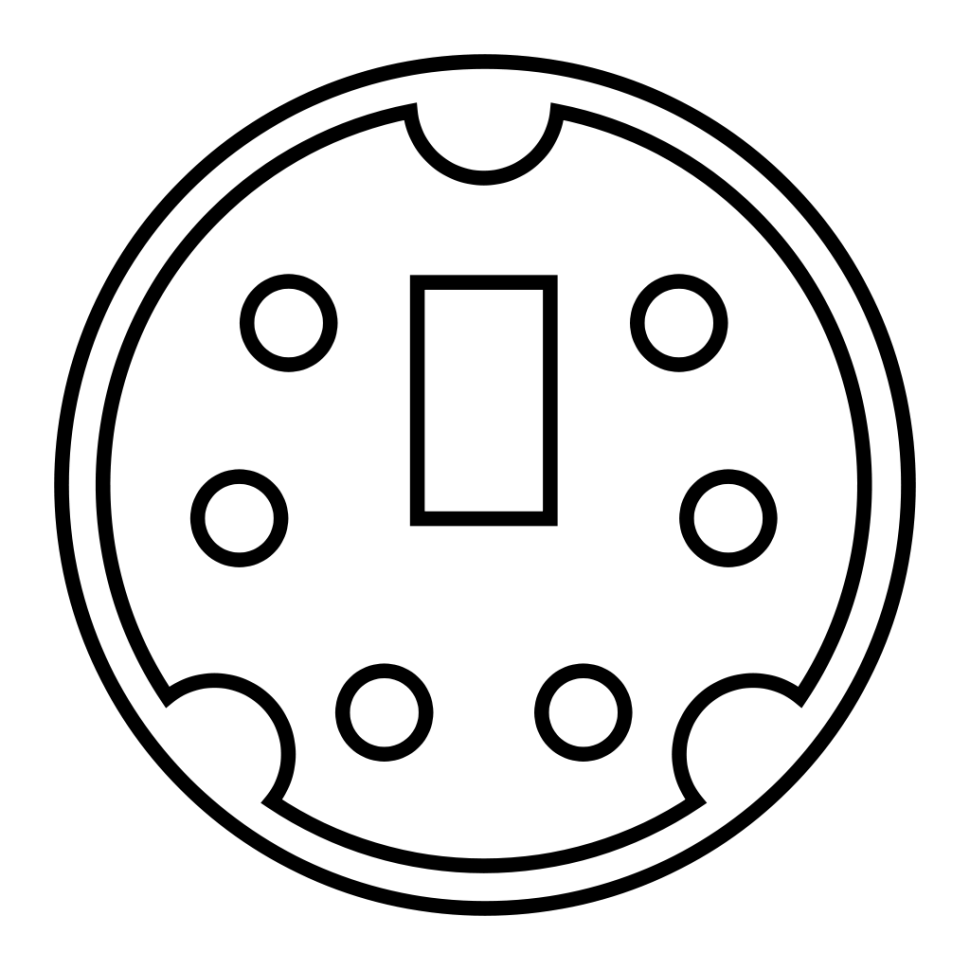

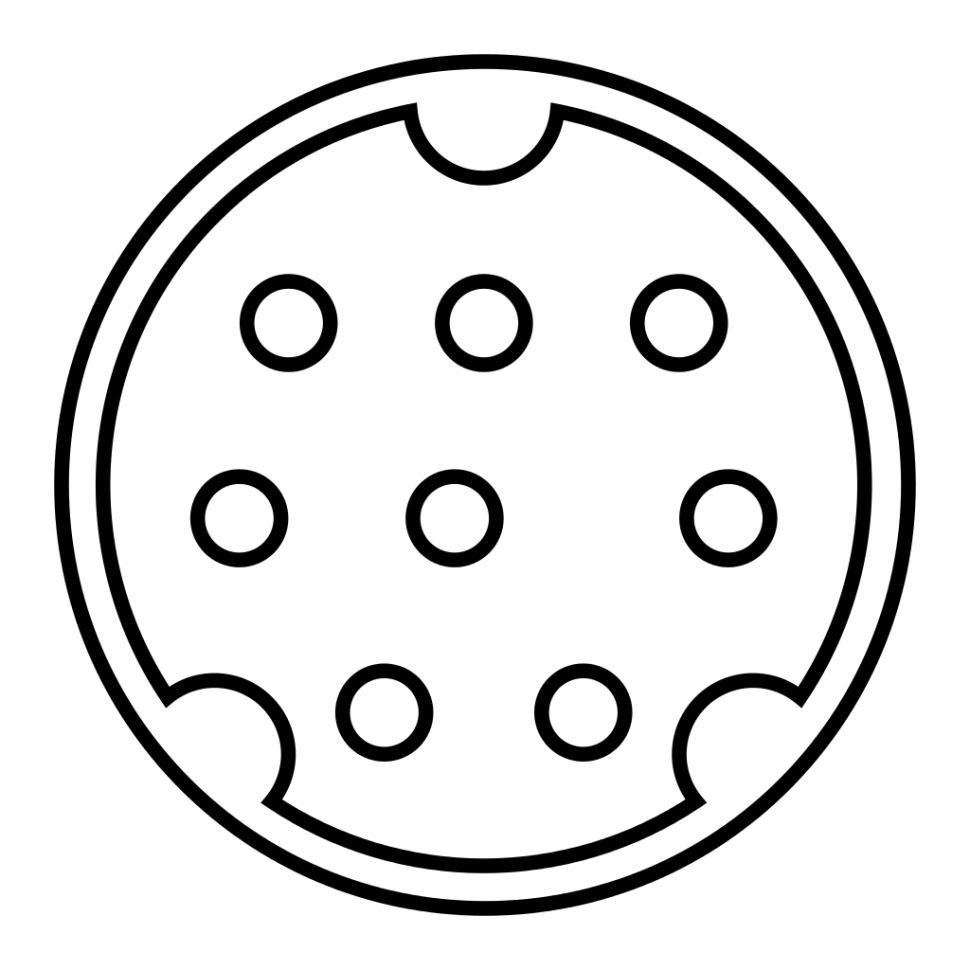

La prise Mini-DIN

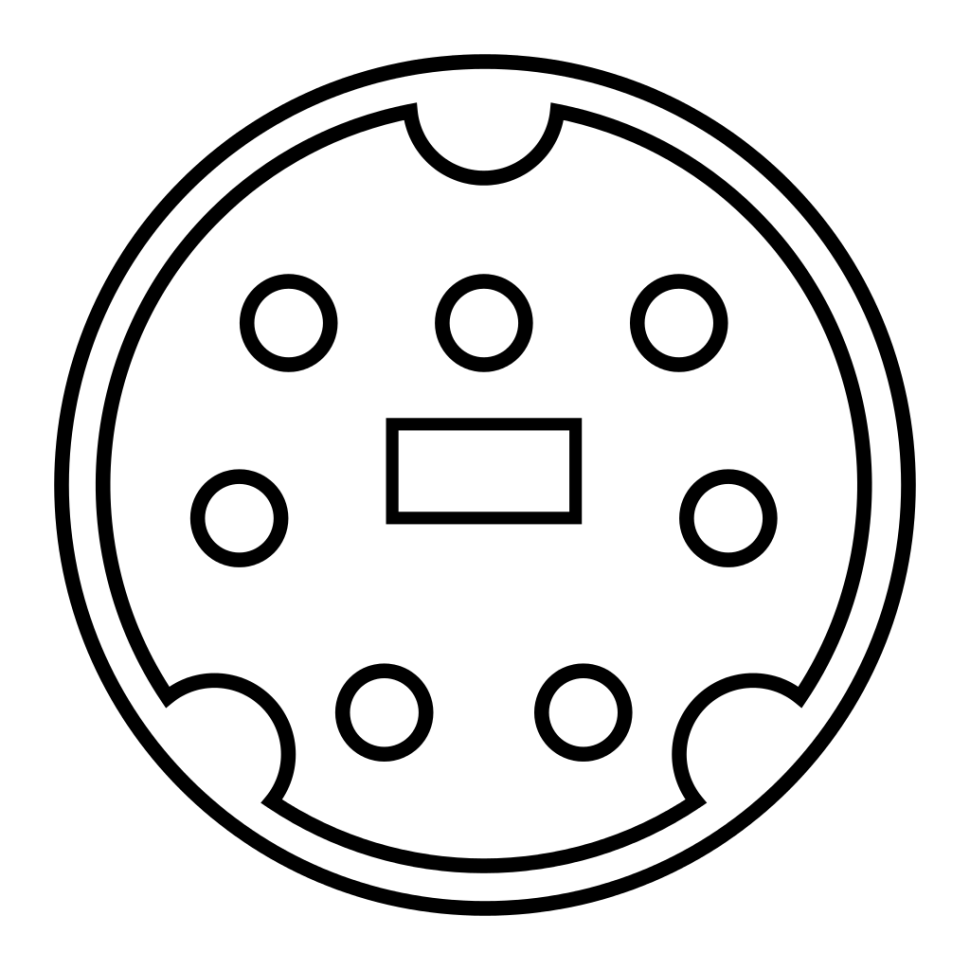

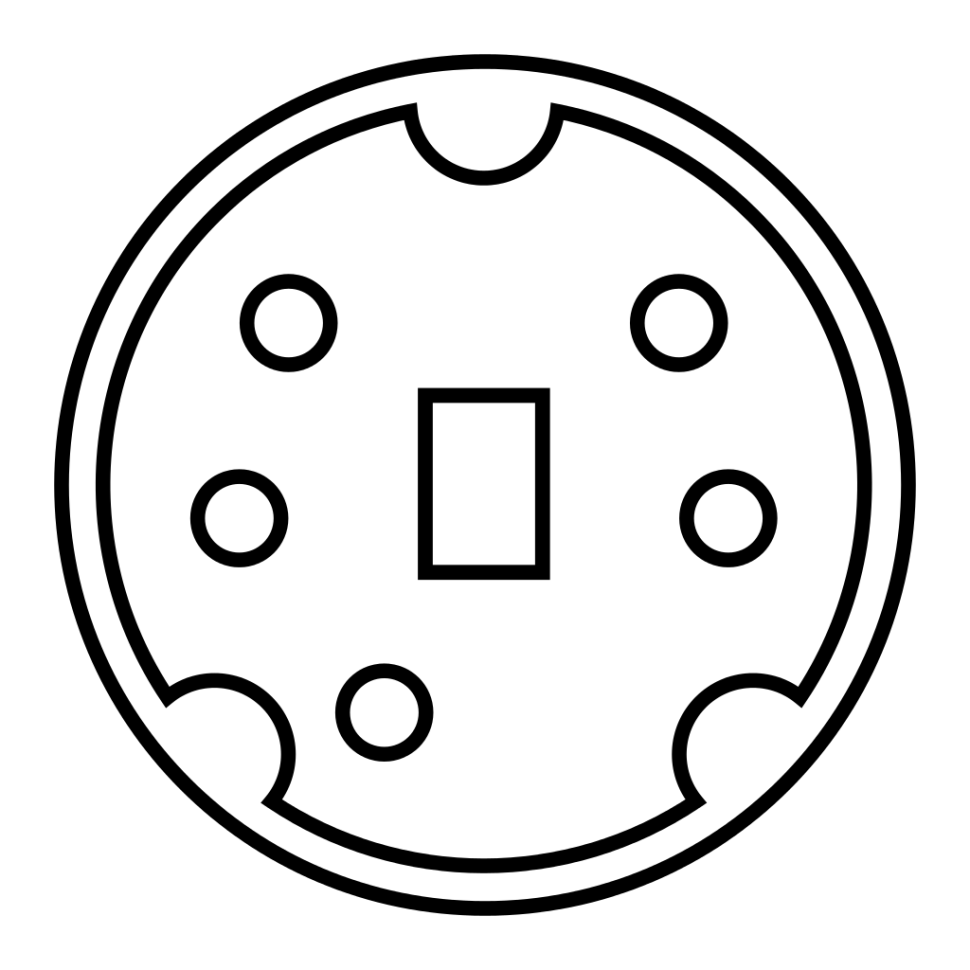

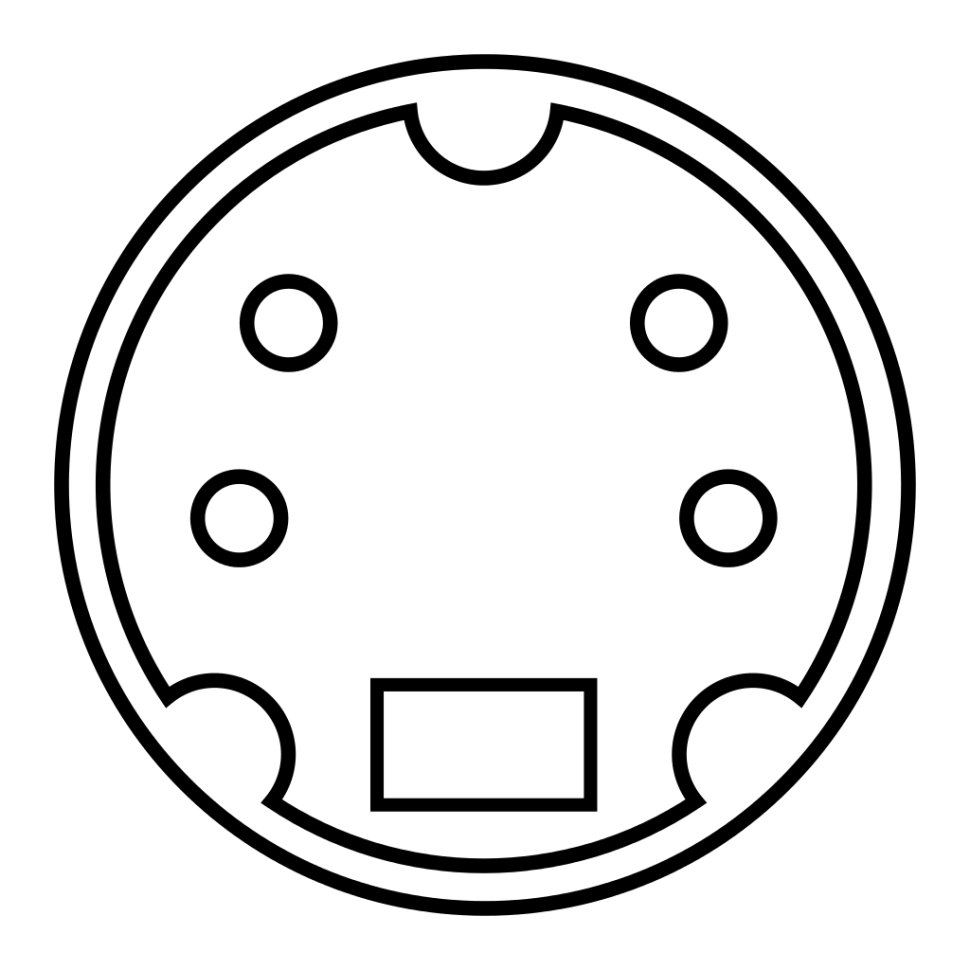

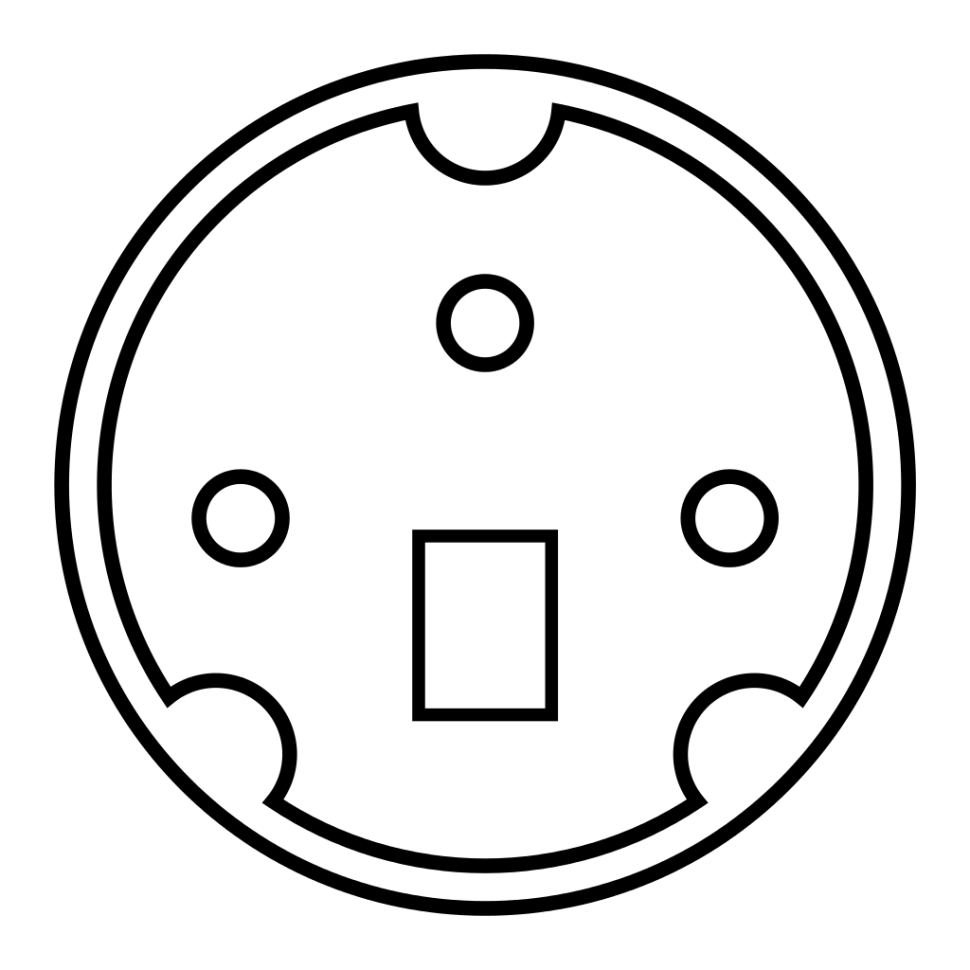

Les connecteurs ont pour diamètre 9,5 mm et sont dérivées sous sept modèles, comportant un nombre de broches compris entre 3 et 9. Chaque modèle est broché de telle façon que l’on ne peut pas les accoupler avec une prise de motif différent. La principale raison pour laquelle on les considère comme « standards officiels » est qu’ils sont chacun radicalement différents les uns des autres, ne comportant pas simultanément ni directement des similitudes pouvant entraîner des chevauchements dans l’arrangement des broches, des carrés détrompeurs (par leur position ou taille) ou encore sur les encoches de leur blindage circulaire (la jupe) et autres ajouts métalliques.

Contrairement aux connecteurs mini-DIN non standards qui peuvent avoir de caractéristiques se chevauchant avec un connecteur standard ou non.

(Vue des prises ou connecteurs mâles, les prises femelles sont simplement inversées verticalement)

Sources : https://fr.wikipedia.org/wiki/Connecteur_mini-DIN

et http://medias.fruityclub.net/4/6/46302/Prise%20audio%20Video%20courante%20By%20Am.pdf

Exercice :

• Utiliser leTesteur de cables CT100 sur des adaptateurs audio pour comprendre comment ils sont connectés :
  • Adaptateur XLR—> Jack Stéréo
  • Adaptateur XLR—> Jack Mono
  • Adaptateur XLR —> RCA
